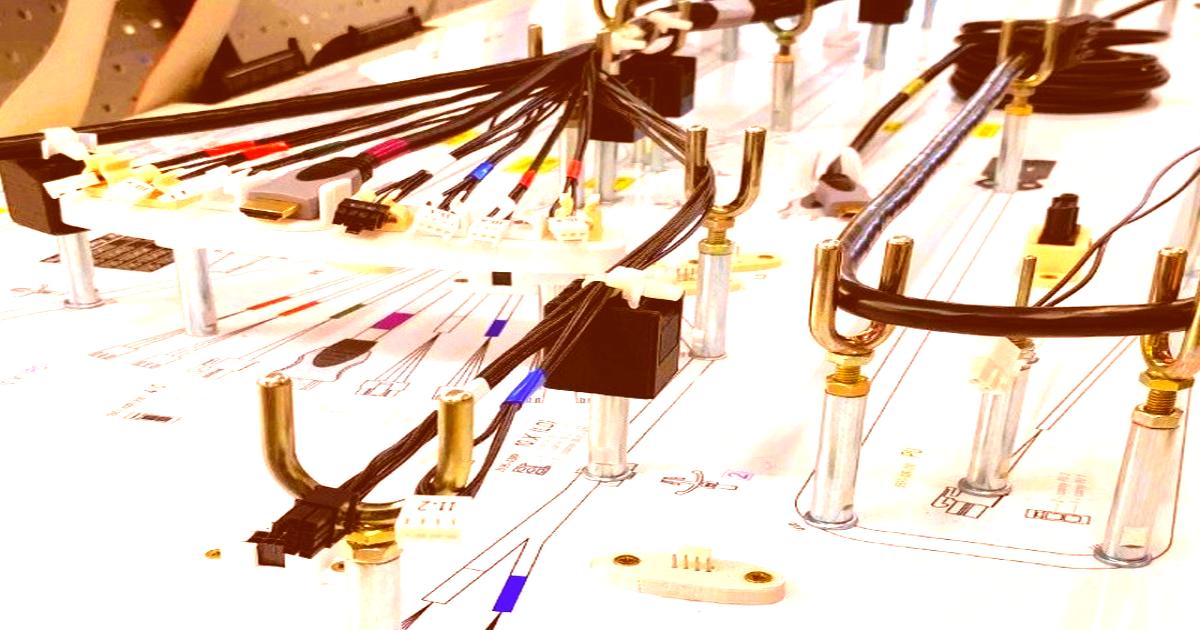

✅ 하네스(Harness) 도면 보는 법 ② 커넥터와 단자 기호 해석법

---

하네스 도면을 볼 때 커넥터와 단자 기호를 제대로 해석하지 못하면
전선 연결 방향, 핀배열, 단자 사양 등이 전부 엉킬 수 있습니다.
이번 편에서는 하네스 도면에 자주 나오는 커넥터 명칭, 단자 기호, 핀 번호 표기 방식을
실무 중심으로 정리해드리겠습니다.

---

🔌 1. 커넥터는 어떻게 표기되나요?

하네스 도면에는 커넥터가 아래처럼 표기됩니다:

• 명칭 (Code): CN01, C001, CONN-A 등
• 핀 수 (Pin Count): 2P, 8P, 16P 등
• 형상: 도면상 사각 박스로 표시되며 핀 번호가 좌우 또는 상하로 배열됨
• 종류: 수 커넥터(Male), 암 커넥터(Female) 구분됨

예시 도면:

  [ CN01 ]
 ┌─────────┐
 │ 1   2   │
 │ 3   4   │
 └─────────┘

✅ 사각형 박스는 실제 하우징 모양과 동일하지 않으며,
핀이 배치되는 구조를 단순화한 표현입니다.

---

🔩 2. 단자는 어떻게 표시되나요?

하네스 도면에서는 전선 끝단에 어떤 단자가 사용되는지 다음과 같이 표기합니다:

• 단자명 (Terminal Name): T-110, 187F, 110M, F crimp 등
• 종류:
  • 암(Female): 보통 하우징에 삽입
  • 수(Male): 삽입되는 쪽에 사용됨
• 압착 조건: CRIMP, WELD, SOLDER 등의 표기 존재
• 사양 기호: A, B, M, F로 수/암 구분하거나 사이즈 분류

✅ 도면상에는 T-187F CRIMP 식으로 표기되며,
단자 규격표와 함께 확인하는 것이 필수입니다.

---

🔢 3. 핀 번호는 어떻게 해석하나요?

하네스에서 핀 번호는 전선의 정확한 위치 지정에 반드시 필요합니다.

• 표기 예시: Pin No. 1, #3, CN01-4 등
• 도면 연결선 옆에 적히며, 커넥터 박스 안에 번호가 들어감
• 대부분 왼쪽 위 → 오른쪽 아래 방향 또는 상단 → 하단 방향으로 번호가 증가
• 단자마다 핀번호가 다르기 때문에, 도면 오류 시 작업자 혼란 발생

✅ 설계자는 커넥터 핀번호 기준이 실제 하우징 사양서와 일치하는지 반드시 확인해야 합니다.

---

🧩 4. 도면 기호 요약 정리

기호/코드	의미 및 용도
CN01	커넥터 코드명 (Connector No. 01)
4P	4핀 커넥터
187F	6.3mm 규격 Female 단자
CRIMP	크림핑 작업을 의미
CN01-2	커넥터 CN01의 2번 핀에 연결
SHL-3P	3핀 하우징(예: Sumitomo Housing Label)
T-110M	110규격 수 단자
GND / VCC	접지 / 전원 회로 용어

---

🧠 5. 실무에서 자주 묻는 질문

Q. 단자 사양은 어디서 확인하나요?
  → 도면 외에도 반드시 단자 스펙시트(카탈로그)를 함께 참고해야 합니다. 제조사별로 같은 명칭이라도 사이즈나 구조가 다릅니다.

Q. 핀 번호 순서를 바꾸면 안 되나요?
  → NO. 핀배열이 바뀌면 전기 신호가 엉키고, 하네스 전체를 재작업해야 할 수 있습니다.

Q. 도면에 단자명이 없으면 어떻게 하나요?
  → 반드시 설계자에게 문의하거나 사양서를 첨부 요청해야 합니다. 단자 누락은 가장 흔한 설계 실수입니다.

---

✅ 마무리 정리

하네스 도면은 ‘선을 따라가는 것’뿐 아니라,
각 커넥터와 단자 기호를 정확히 읽을 수 있어야
실제 조립, 검수, 불량 분석까지 연동이 됩니다.

다음 편에서는 하네스 도면에서 자주 보게 되는
2D 도면과 3D 도면의 차이를 시각적으로 비교해서 소개해드릴게요.



---

해당 포스팅의 정보는 학습용으로 제작된 내용으로 단순 참조용 자료로 활용해 주시기 바랍니다.
