✅ 하네스(Harness) 도면 보는 법 ① 배선 경로와 분기 이해하기

---

하네스를 이해하려면 도면부터 볼 줄 알아야 합니다.
하지만 처음 보는 사람에겐 선이 얽히고설켜 있어 ‘이게 무슨 미로냐’ 싶을 수 있죠.
이번 편에서는 하네스 도면 중에서도 배선 경로, 분기, 연결 순서를 중심으로
도면의 전체 흐름을 해석하는 법을 실무 관점에서 소개해드리겠습니다.

---

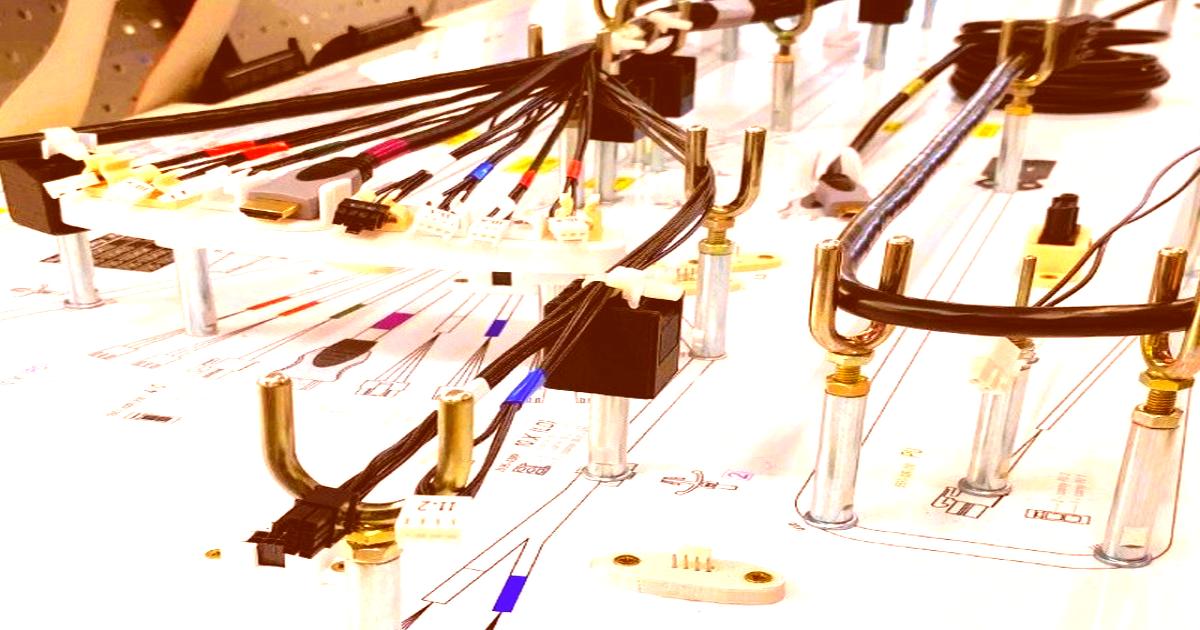

🧭 1. 하네스 도면의 기본 구성

하네스 도면은 일반적인 기계 도면과 달리
‘길이, 회로, 방향’이 중심인 배선도(Wiring Drawing)입니다.

보통 아래 4가지 요소로 구성됩니다:

• 전체 배선 경로도: 전체 회로의 연결 흐름
• 분기점 위치: Y자, T자 갈림 구조
• 커넥터 정보: 단자, 하우징, 핀배치
• 테이핑/튜브 지시선: 감을 위치와 길이 표시

✅ 하네스 도면은 선을 ‘기계적으로 정렬’하지 않고,
‘물리적으로 실제 어떻게 배치되는지’를 그리는 게 특징입니다.

---

🧩 2. 배선 경로는 어떻게 읽나요?

🔹 선(Line)은 회로

도면의 선 하나는 전선을 의미하며,
각각의 선에는 다음 정보가 함께 표시됩니다.

• 회로 번호
• 전선 굵기 (ex. 0.5SQ)
• 색상 (ex. RED)
• 길이 (ex. 530mm)

예시: 01 / 0.5SQ / RED / 530

→ 이 선은 01번 회로이고, 0.5SQ 굵기의 적색 전선이 530mm 길이로 연결된다는 의미입니다.

---

🔹 시작점과 종료점

모든 선은 A → B 형태로 연결됩니다.

• A: ECU, 센서, 모듈 등 전원/신호 시작 위치
• B: 커넥터, 접지, 외부포트 등 연결 대상

도면상에는 CN01, GND, SENSOR1처럼 명칭이 정해져 있어야 해석 가능합니다.

✅ 선을 ‘따라가며’ 읽는 것이 도면 해석의 첫걸음입니다.

---

🔀 3. 분기 구조 이해하기

하네스는 단일 경로가 아니라 중간에서 갈라지는 구조가 대부분입니다.

• Y형 분기: 하나의 주 경로에서 두 방향으로 나뉘는 구조
• T형 분기: 중간에서 수직 또는 수평 방향으로 가지를 치는 구조
• Loop형 분기: 시작점과 끝점이 연결된 폐회로 형태 (접지회로 등)

도면에는 ‘분기점’을 다음과 같이 표시합니다:

• B1, B2, SPL-01 등 분기 코드
• 해당 위치에서 분리되는 선 색상, 굵기, 길이
• 테이핑 또는 튜브 구간 표시

✅ 실무에서는 분기점마다 테이프 색상이나 라벨링을 별도로 지정해 관리합니다.

---

🔧 4. 테이핑·튜브 지시 해석법

하네스 도면에는 배선뿐 아니라 보호처리 위치도 함께 표시됩니다.

• 테이프: TAPE-1, PVC-BLACK, L=100mm
• 튜브: HS-TUBE-2Ø, L=80mm
• 시작 지점: From CN01 150mm 후부터 등 거리 지시

✅ 작업자가 실제 테이핑할 수 있도록 위치 기준을 명확히 잡아주는 것이 중요합니다.

---

🧠 5. 실무 꿀팁: 도면 해석 시 체크리스트

• 회로 번호는 중복 없이 전체 도면에 통일돼 있는가?
• 배선 길이는 실제 조립 기준에 맞춰 보정됐는가?
• 분기 위치는 물리적으로 설치 가능한 위치인가?
• 커넥터 핀배열과 선 연결 순서가 일치하는가?
• 테이프/튜브 길이는 작업성이 확보됐는가?

✅ 도면을 읽는 건 단순한 해석이 아니라 현장을 상상하는 기술입니다.

---

✅ 마무리 정리

하네스 도면은 단선과 기호로 보이지만,
그 안에는 전기적 흐름, 물리적 구조, 생산 순서까지 모두 포함돼 있습니다.
배선 경로와 분기 구조를 먼저 파악하면
단자, 핀배열, 테이핑, 클립 위치 해석까지 점점 넓게 연결됩니다.

다음 편에서는 커넥터/단자 기호 해석과 함께
도면에서 핀배열을 읽는 법을 실무적으로 소개하겠습니다.



---

해당 포스팅의 정보는 학습용으로 제작된 내용으로 단순 참조용 자료로 활용해 주시기 바랍니다.
